Kynningar á búnaði

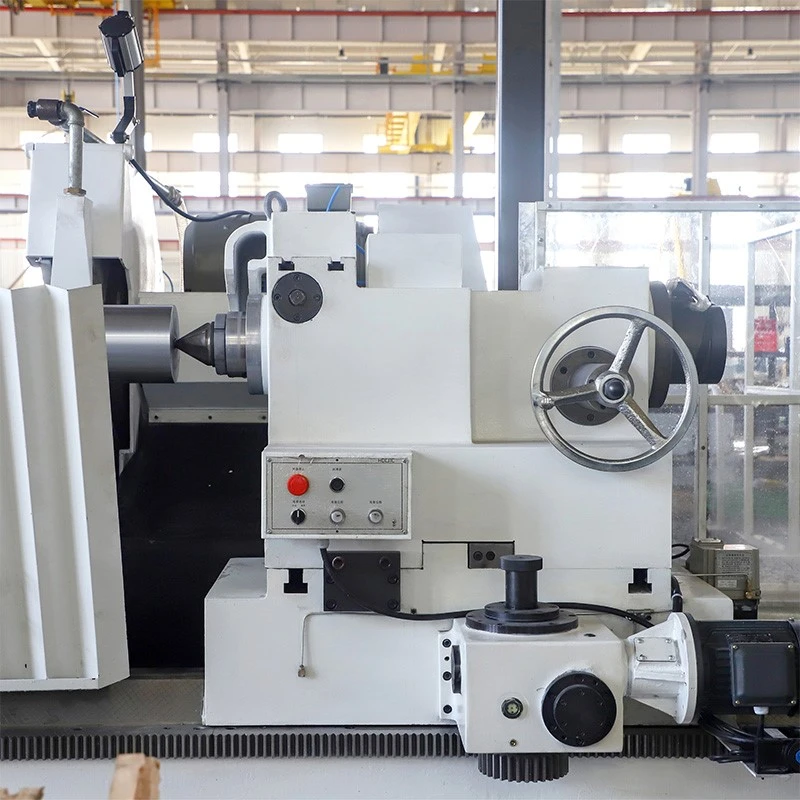

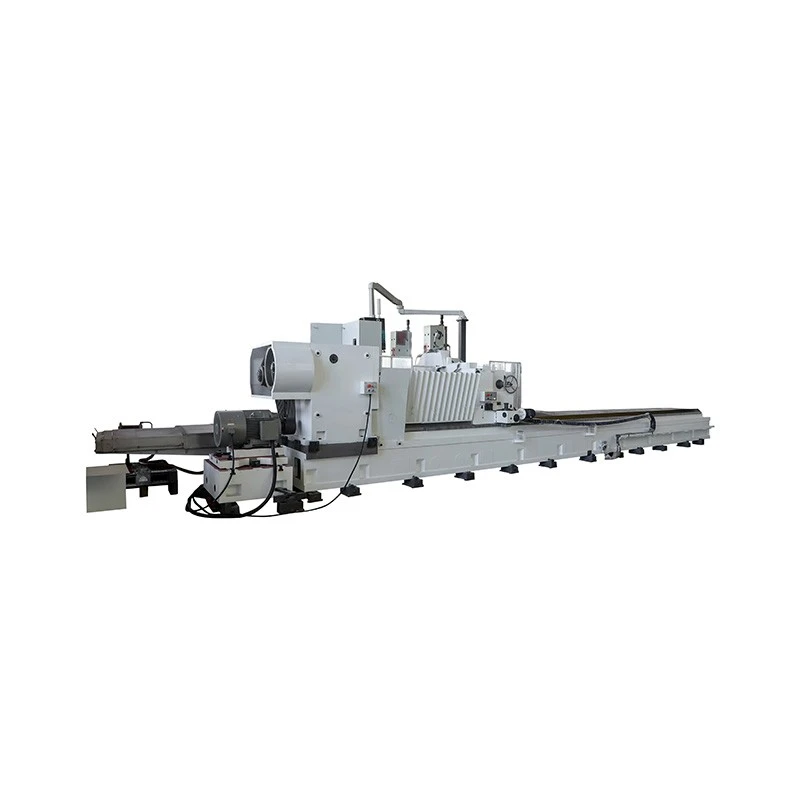

Headstock er ekið af breytu - tíðni mótor, með V - belti minnkunarbúnaði fyrir steingless vinnuhluta hraðastillingu. 180 gráðu tvíátta sjálf - sem samræma skífuna tryggir samræmda sendingu. Tvöfaldur - stigs halastokkurinn er með fínan lárétta aðlögun og ósamstilltur mótor keyrir rekki og pinion fyrir lengdarhreyfingu. Það er búið mala hjólaklæðningbúnaði og kjálkar að aftan koma í veg fyrir bakslag undir álagi.
Lengdarstraumur flutningsins (z - ás) notar flat - v Hydrostatic Guideway. Servó mótor ekur rekki og pinion í gegnum gírkassa og tryggir slétta notkun. Stóra OD mala vélin er einnig með samþætta stjórnborð og öryggisaðgerðir. Þverfóður mala hjólsins (x - ás) er ekið með servó mótor í gegnum tannbelti og keyrir kúluskrúfu. Vatnsstöðvunarleiðbeiningar tryggja mikla nákvæmni og stífni.

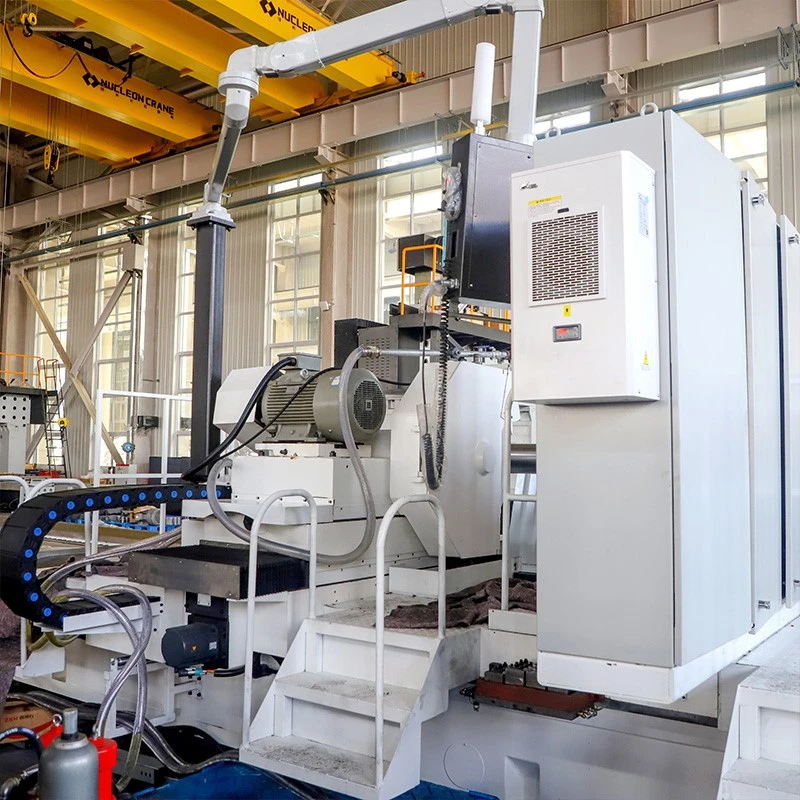

Stóra od mala hjól snældunnar notar kraftmikla og truflanir þrýstings legur og mótorinn ekur losun rúllu með pólý - v belti. Olíuframboðið er veitt af sjálfstæðri vökvastöð með þrýstingsvörn. Festingin er færanleg til að koma til móts við mismunandi vinnuhluta. Rafkerfið er með loft - skilyrt rafstýringarskáp og cantilevered push hnappastöð. Vökvakerfið er með sérstaka olíutank og yfirgripsmikla öryggisaðgerðir. Kælingarkerfið inniheldur segulmagnaða skilju og valfrjáls endir - andlitsskoðunartæki er tiltækt.
Hefðbundin stilling
|
Nafn |
Magn |
|
Mala hjól (φ900 × 75 × φ305 WA46K6V35) |
1 stykki |
|
Mala hjól klemmu (fimm mala hjól jafnvægisblokkir á hvert sett) |
1 sett |
|
Mala jafnvægisás (þ.mt hnetur og þvottavélar) |
1 sett |
|
Mala hjólafjarlægð verkfæri |
1 sett |
|
Mala hjólhengju |
1 sett |
|
Metric 100# Carbide Tip (60 gráðu) |
2 stykki |
|
Mala hjólið ytri hringkjól (án tígulpenna, sett upp á halastöðinni) |
1 sett |
|
Mala hjól enda andlit ytri hringkjól (án tígulpenna, sett upp á framhliðinni) |
1 sett |
|
Opinn miðju ramma (stuðningssvið φ260-φ400, búið handvirkt flutningstæki) |
2 sett |
|
Segulmagnaðir kælivökvatankur |
1 sett |
|
Mæla brúarplötu |
1 sett |
|
Mala hjól ramma kraftmikil og truflanir vökvastöð |
1 sett |
|
Static Guide Rail smurning Vökvastöð |
1 sett |
|
Vélarúmjárjárn og akkerisboltar |
Fullt sett |
Athugasemd: 1.
2.. Standard stillingin er einföld umbúðir með trégöngstöng og trégrindarumbúðir eru sérstakur pakki með tölvum og reikna þarf verðið sérstaklega.
ValfrjálstStillingar
|
Nafn |
Magn |
|
Static Balance ramma fyrir mala hjól |
1 sett |
|
Mala miðju tæki |
1 sett |
|
60 gráðu mæligildi 100# Precision Live Center (getur mala 5 tonn af vinnustykki eftir stillingar) |
2 stykki |
|
Arcuate plata og tönn staðsetningarplata til að setja upp lifandi miðju |
1 sett |
|
Segulmagnaðir rúlla pappírsbelti síu kælivökvatankur |
1 sett |
|
Opinn miðju ramma (stuðningssvið φ100-φ260, búin með handvirkum aðlögunarbúnaði) |
sett |
|
Opinn miðju ramma (stuðningssvið φ260-φ400, búin með handvirkri aðlögunarbúnað) |
sett |
|
Opinn miðju ramma (stuðningssvið φ400-φ600, búin með handvirkum aðlögunarbúnaði) |
sett |
|
Tailstock hertu kraftskjábúnað (sett upp á skottinu) |
1 sett |
|
Headstock Belt |
sett |
|
Mala hjólgrindarbelti |
sett |
|
Mala hjól ramma framhlið verndandi gúmmíplata |
stykki |
maq per Qat: Stór od mala, Kína stór od mala framleiðendur, birgjar, verksmiðja
Tæknileg breytu
|
Breytur |
MKW13100A-20x80 |
|
Max. mala þvermál |
1000mm |
|
Mín. mala þvermál |
150mm |
|
Fjarlægð miðju |
Meiri en eða jafnt og 10000mm |
|
Max. snúningsþvermál |
1040mm |
|
Max. Vinnuþyngd |
20000kg |
|
Max. Þyngd efstu mala vinnustykki (Dead Center) |
2000kg |
|
Max. Þyngd efstu mala vinnustykki (lifandi miðstöð) |
5000 kg |
|
Max. Þyngd stuðnings mala vinnustykki |
20000kg |
|
Efsta taper gat af Headstock og Tailstock |
Mæligildi 100 ＃ |
|
Hraðasvið lengdar hreyfingar flutnings (z ás) |
50-3500 mm/mín |
|
Hraðasvið þverskips hreyfingar á mala hjól ramma (x ás) |
20-2000 mm/mín |
|
Hraðasvið lengdar hreyfingar hala |
850mm/mín |
|
Tailstock topp ermi högg |
100mm |
|
Vinnuhraði (stepless) |
6-60 r/mín |
|
Max. Stærð mala hjóls |
900 × 75 × 305mm (mín til 750) |
|
Mala hjólalínulegan hraða |
Minna en eða jafnt og 35m/s |
|
Kælivökvatankur flæði |
100L/mín |
|
Metinn kraftur Headstock Motor |
30kW |
|
Metinn kraftur mala hjólgrindar mótor |
22kW |
|
CNC kerfi |
Siemens 828d |
